Inel de ghidare a seriei MPMDS

Inelul de ghidare, numit și inel de susținere, este o parte folosită pe pistonul sau tija pistonului unui cilindru hidraulic sau un cilindru de gaz pentru a susține mișcarea pistonului sau a tijei pistonului. Poate împiedica pistonul sau tija pistonului de a contact direct și de frecare cu corpul cilindrului în timpul mișcării și de a proteja corpul cilindrului și pistonul sau tija pistonului. Materialul utilizat frecvent pentru inelele de ghidare este polioximetilena (POM).

Caracteristici de suprafață

Specificații

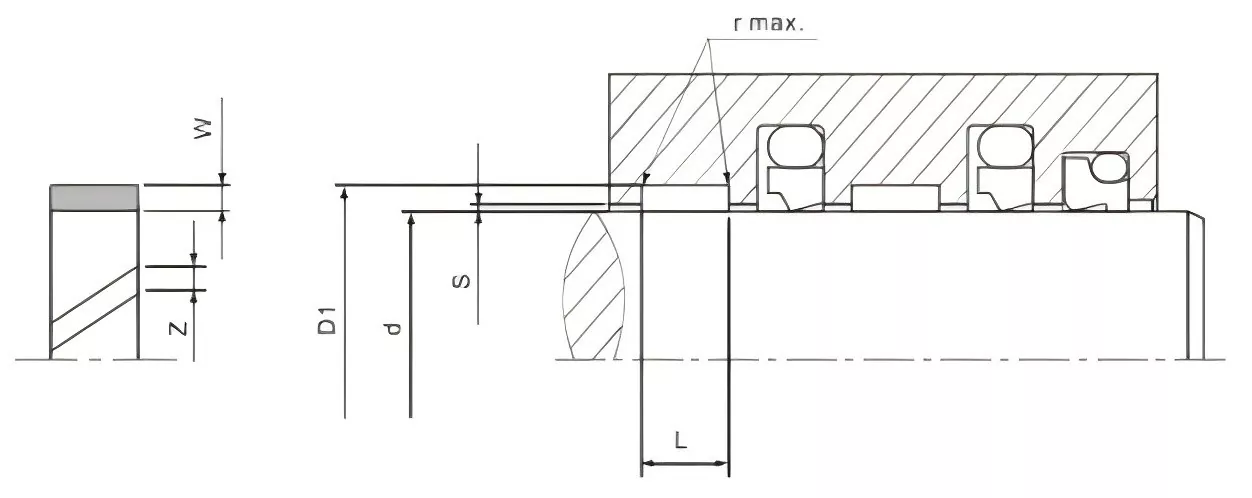

Limitați clearance s

Obțineți o ofertă acum

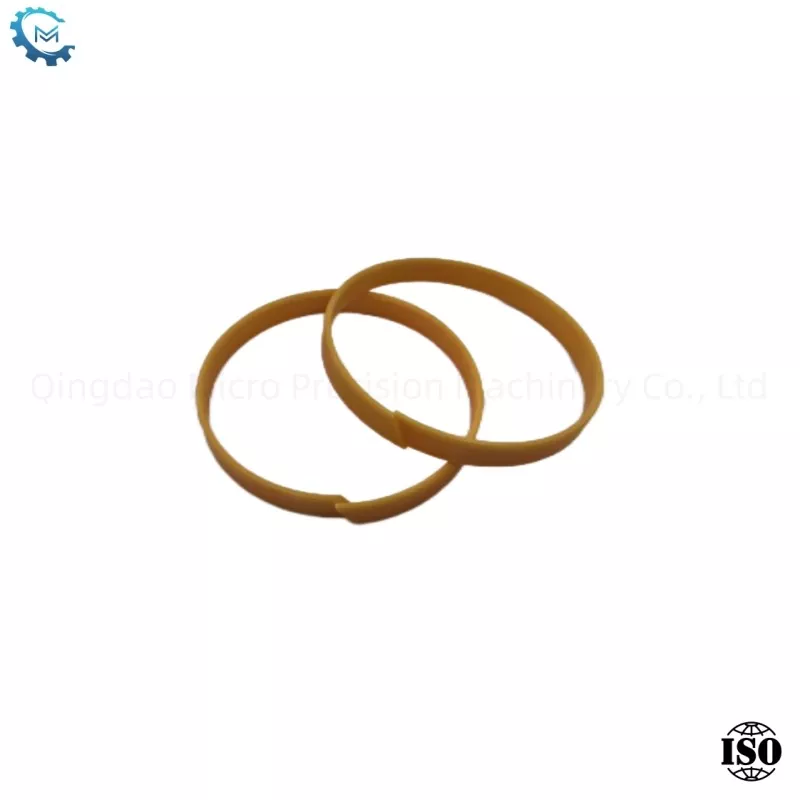

Umplut cu PTFE

Caracteristici

Curea de ghidare non-metalică pentru tija pistonului, disponibilă în tipuri de tăiere gata de utilizare și la fața locului

▶Material

-Inelul rezistent la îmbrăcăminte este PTFE Bronz Composite

▶Performanţă

Element de ghid non-metalic pentru tija pistonului, potrivit și pentru cavitatea standard ISO10766.

-Mecherarea materialelor metal/plastic previne „blocarea” și „confiscarea” capacitatea de încărcare limitată (material);

-Ră frecare, fără fenomen de alunecare a stick-ului; Potrivit pentru condițiile de muncă în funcționare uscată, cu un lubrifiere slabă;

-Amortizare a vibrațiilor bune (vibrații radiale);

-Can de rulare posibile impurități străine;

-Rotunjirea colțului inelului ghidului previne „extrudarea” golului de margine la colțul semicircular al canelurii cavității.

> Condiții de muncă

Viteză liniară: ≤15 m/s;

Capacitate de încărcare: ≤15 N/mm2, la 20 ℃; <7.5N/, la 80 ℃; <5N/mm2, la 120c. Temperatura maximă de funcționare: -60 ° C ~+150 ° C (200 ° C).

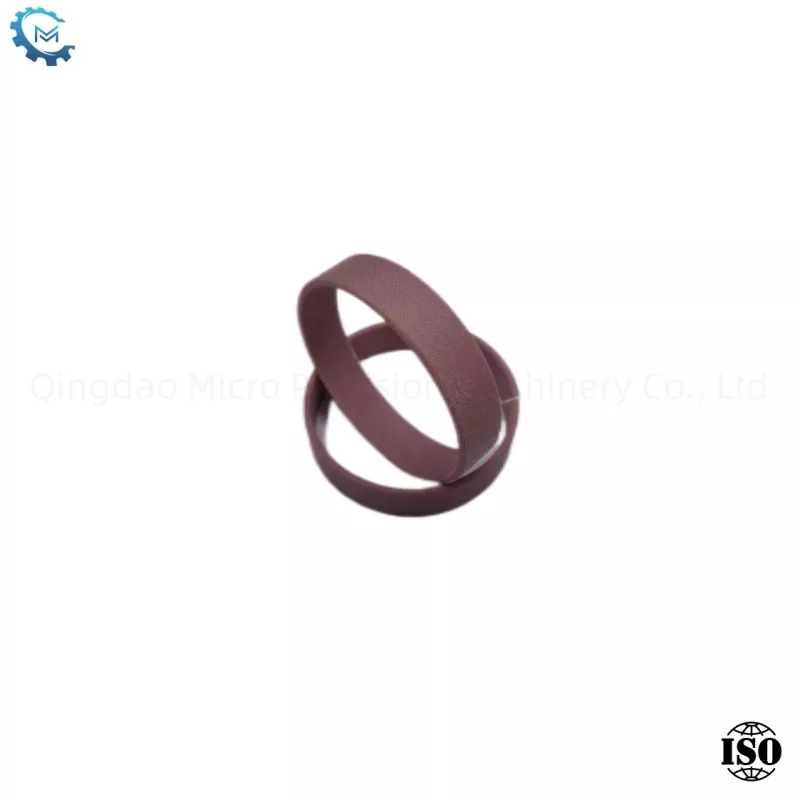

Pânză fenolică

▶Caracteristici

Element de ghid non-metallic pentru piston.

▶Material

-Inelul rezistent la îmbrăcăminte este pânză fenolică

▶Performanţă

Utilizat ca element de ghidare non-metallic pentru tija pistonului, potrivit și pentru cavitatea standard IS010766.

-Colul de materiale metal/plastic previne fenomenele „blocarea” și „confiscarea”;

-Capacitate ridicată a sarcinii, elastică înainte de a atinge temperatura fragilă de lucru;

-Rotunjirea colțului inelului ghidului previne „extrudarea” marginilor la colțul semicircular al canelurii cavității.

▶Condiții de muncă

Viteza liniei: <1m/s

Capacitate de încărcare: <50N/mm2, sub 120C Temperatură maximă de lucru: -60 ℃ ~+120 ° C
