Ce este un bloc de supape?

Introducere

În domeniul industrial modern, sistemele hidraulice sunt utilizate pe scară largă în fabricarea mașinilor, automobile, utilaje de inginerie și alte industrii, datorită eficienței ridicate, stabilității și preciziei lor. Ca unul dintre componentele de bază ale sistemului hidraulic, blocul de supape nu numai că determină eficiența de funcționare a sistemului hidraulic, dar afectează în mod direct performanța și fiabilitatea întregului echipament.

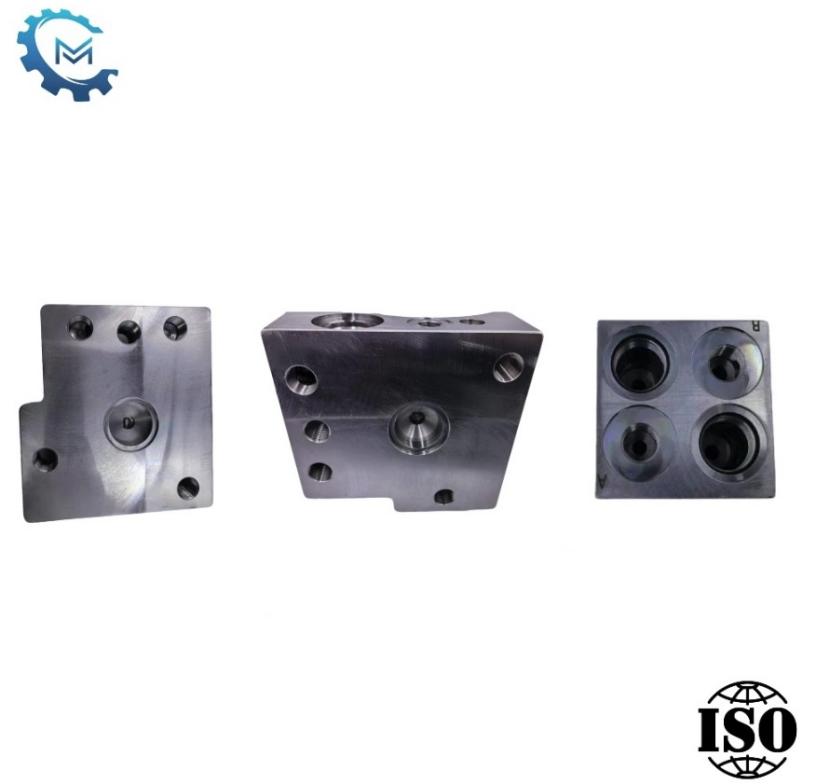

1. Definițiabloc de supapă

Un bloc de supape este un dispozitiv care integrează mai multe valve și alte componente de control al fluxului, de obicei dintr -un bloc de material metalic sau din aliaj. Există mai multe găuri și canale pe blocul de supape, prin care poate fi controlat fluxul de lichid sau gaz și se pot realiza diferite funcții de lucru.

2. Compoziția blocului de supapă

Corpul principal: corpul principal albloc de supapăeste cadrul întregului dispozitiv, de obicei un bloc metalic, cu canale de curgere complexe proiectate în interior pentru a ghida fluxul de ulei hidraulic.

Valva hidraulică: Există o varietate de supape hidraulice instalate pe blocul de supape, inclusiv supape de control direcționale, supape de control al presiunii și supape de control al debitului. Aceste supape obțin un control precis al uleiului hidraulic prin diferite combinații și configurații.

Canal de conectare: Proiectarea canalului de flux în blocul de supape este una dintre tehnologiile sale de bază. Aceste canale conectează diferitele supape hidraulice pentru a se asigura că uleiul hidraulic poate curge eficient și fără probleme în sistem.

Interfață: Suprafața blocului de supape are de obicei mai multe interfețe pentru conectarea altor componente ale sistemului hidraulic, cum ar fi pompe hidraulice, cilindri hidraulici etc.

3. Caracteristici și avantaje ale blocului de supapă

Integrare: blocul de supape integrează mai multe valve, conducte și alte componente de control al fluxului într -o structură bloc. Acest design integrat reduce numărul de puncte de conectare și lungimi ale conductelor din sistem, reducând riscul de scurgere și complexitatea sistemului.

Compactitate: blocul de supapă realizează un aspect compact al componentelor printr -un design extrem de integrat. În comparație cu ansamblurile tradiționale de supape individuale, blocul de supape poate reduce semnificativ dimensiunea și greutatea dispozitivului.

Fiabilitate: Proiectarea integrată a blocului de supapă reduce numărul de puncte de conectare și reduce riscul de scurgere și eșec. În același timp, structura blocului de supape este robustă și durabilă și poate funcționa stabil în medii de lucru dure.

Personalizare: găurile și canalelebloc de supapăpoate fi personalizat în conformitate cu cerințele specifice ale aplicației. Prin modificarea dimensiunii, a formei și a poziției canalului, se pot obține diferite funcții de control și de lucru a fluxului.

4. Zonele de aplicare ale blocurilor de supapă

Mașini de inginerie: cum ar fi excavatoare, încărcătoare etc., blocurile de supape sunt utilizate pentru a controla acțiunea cilindrilor hidraulici și a motoarelor hidraulice pentru a obține săpăturile, loparea și alte funcții ale echipamentului.

Automatizare industrială: În liniile de producție automate, blocurile de supape sunt utilizate pentru a controla acțiunea manipulatoarelor hidraulice pentru a obține manipularea și procesarea materialelor.

Aerospațial: blocurile de valve joacă un rol important în sistemele de avioane de aterizare și de control al zborului, asigurând o precizie ridicată și fiabilitatea ridicată a sistemului.

Fabricarea automobilelor: în sistemul de frânare și sistemul de servodirecție a automobilelor, blocurile de supape sunt utilizate pentru a controla fluxul de ulei hidraulic și pentru a îmbunătăți viteza de răspuns și siguranța sistemului.

Concluzie

Blocuri de supapăsunt adesea folosite pentru a controla fluxul, presiunea și direcția fluidelor și pentru a obține funcții precum distribuția fluidului, tăierea, reglarea și conversia. Acestea sunt utilizate pe scară largă în diferite domenii industriale, inclusiv sisteme hidraulice, sisteme pneumatice, industrii petroliere și chimice, industrii energetice, industrii de producție, etc. Blocurile de supapă oferă o putere mare pentru producția industrială.
