Care sunt principiile de proiectare ale blocurilor de supape?

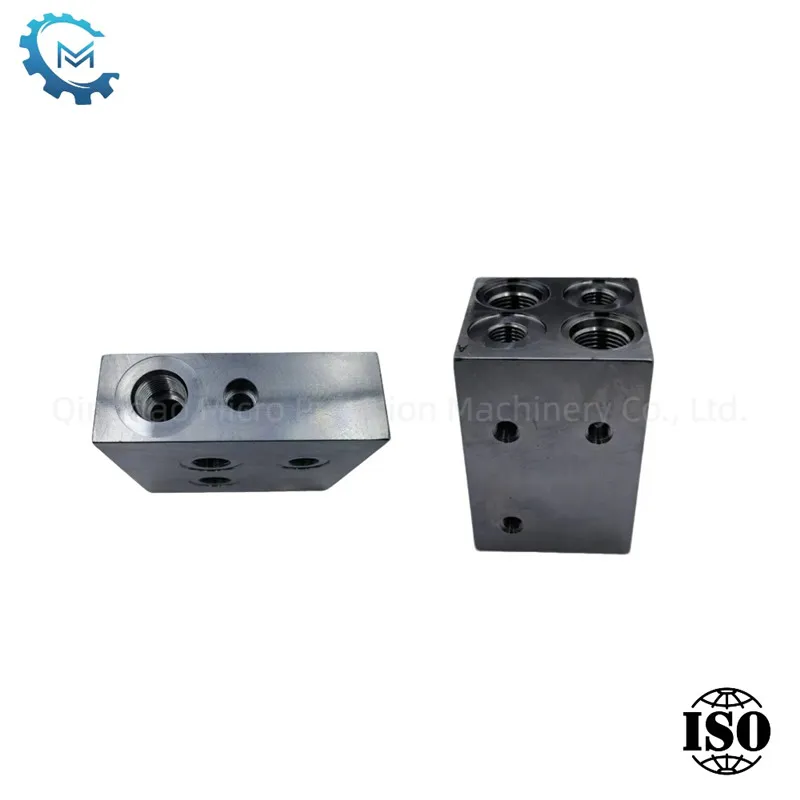

ProiectareaBlocuri de supape hidrauliceeste o lucrare complexă și delicată, care necesită luarea în considerare a cerințelor funcționale ale sistemului, aspectul structural, tehnologia de procesare și alte aspecte. Următoarele sunt principalele principii care trebuie urmate în proiectarea blocurilor de supape hidraulice rezumate deQingdao Micro Precision Machinery Co., Ltd.Pe baza multor ani de experiență.

1. Integrarea sistemului și potrivirea funcțiilor

Primul principiu al proiectării blocului de valve este acela că circuitul său de ulei trebuie să respecte cu strictețe cerințele diagramei schematice ale sistemului hidraulic. Înainte de a proiecta, vom clarifica ce circuite de ulei pot fi integrate pentru a obține simplificarea și compactitatea sistemului. În același timp, numărul de componente conținute pe blocul de supape ar trebui să fie moderat pentru a evita volumul excesiv al blocului de supape din cauza prea multor componente.

2. Dispunerea și instalarea componentelor

Acordăm atenție la aspectul și detaliile de instalare a componentelor hidraulice. Distanța minimă între componente ar trebui să depășească 5 mm pentru a evita interferența reciprocă. În același timp, componente precum supapa pilot a valvei de inversare, a supapei de presiune și a ecartamentului de presiune pot fi extinse în mod corespunzător în afara planului de instalare al blocului de supape pentru a reduce volumul total. În plus, miezul supapei ar trebui să fie întotdeauna instalat într -o direcție orizontală pentru a evita afectarea sensibilității și performanței sale de funcționare din cauza propriei greutăți.

3. Proiectarea canalului și optimizarea fluidelor

Designul canaluluibloc de supapăeste crucial. Proiectarea canalului ar trebui să fie cât mai simplă, evitând găurile adânci și găurile înclinate pentru a reduce dificultatea de procesare și pierderea de rezistență la flux. Vă recomandăm un debit de conductă de lucru de 8m/s și un debit de conductă de retur de 4m/s. În plus, structura găurilor care se intersectează ar trebui să adopte o structură în formă de T și să evite o structură în formă de încrucișare pentru a facilita debatare și pentru a preveni depunerea contaminantului.

4. Forță și fiabilitate

Puterea și fiabilitatea blocului de supape sunt nucleul designului. Grosimea minimă a peretelui între găurile orbe trebuie verificate strict pentru a se asigura că acestea nu se vor rupe din cauza concentrației de stres sub presiune ridicată. Pentru blocurile de supape din fontă, distanța dintre pereții a două găuri adiacente ar trebui să nu fie mai mică de 5 mm; Pentru blocurile de supape din oțel forjate, distanțarea găurilor trebuie să fie mai mică de 3 mm. În plus, ar trebui să se acorde o atenție specială proiectării găurilor cu șurub de fixare, astfel încât acestea să nu se ciocnească cu canalul de ulei pentru a evita scurgerea sau defecțiunea blocului de supapă din cauza grosimii prea mici a peretelui.

Concluzie

LaQingdao Micro Precision Machinery Co., Ltd., Ne-am angajat întotdeauna să oferim clienților produse de înaltă performanță și de înaltă performanță, bloc de valve hidraulice prin principii de proiectare științifică și control strict al calității. Considerăm că numai luând în considerare pe deplin fiecare detaliu din etapa de proiectare, putem obține o funcționare eficientă și stabilitatea pe termen lung a sistemului în aplicații practice.
