Care este structura de bază a unei mentoane? Cum se menține și o menghină?

Introducere

Ca practicant de procesare mecanică,Vise de instrumente CNCeste unul dintre instrumentele indispensabile din munca noastră zilnică. Acesta joacă un rol important în prindere, prelucrare și asamblare a pieselor.

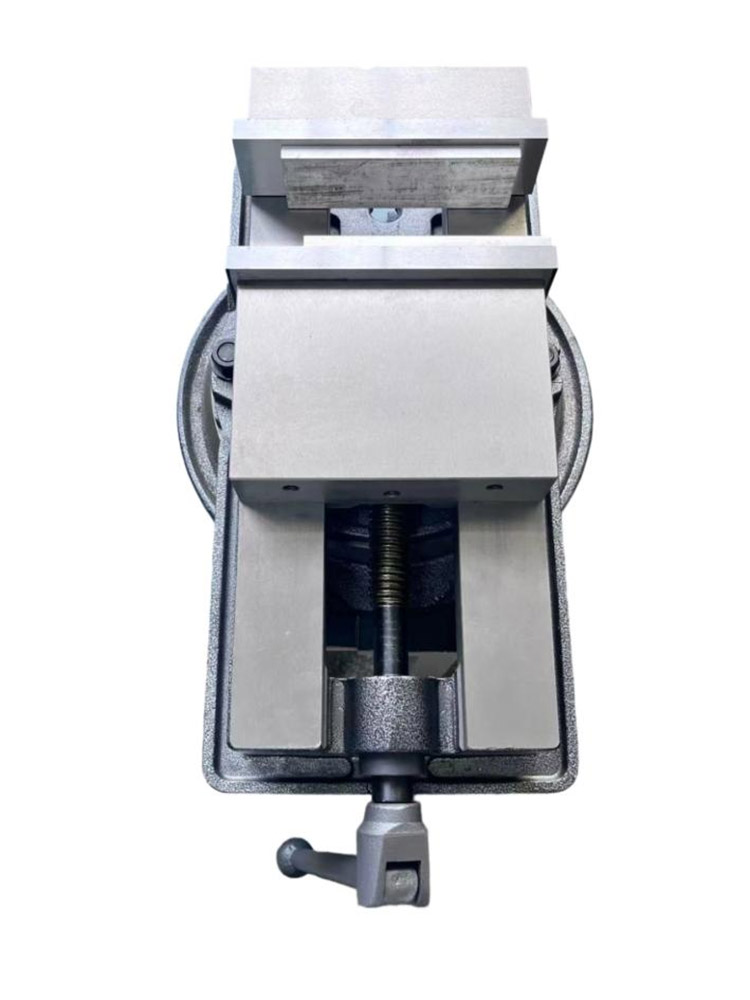

1. Structura de bază a mencinei de frezare

(1) Corpul maxilarului

Corpul maxilarului este de obicei confecționat din fontă sau oțel de înaltă rezistență. Nu numai că oferă o bază de montare pentru alte componente, dar poartă și forța de prindere și diverse eforturi în timpul procesării.

(2) fălci fixe și fălci mobile

Fălcile fixe și fălcile mobile sunt folosite pentru a prinde piesa de prelucrat. Fălcile fixe sunt instalate pe o parte a corpului maxilarului, în timp ce fălcile mobile sunt conectate la corpul maxilarului printr -un șurub. Maxilarul mobil se poate deplasa de -a lungul șinei de ghidare a corpului maxilarului condus de șurub pentru a obține prindere sau slăbire a piesei de prelucrat.

(3) Șurub și piuliță

Șurubul este instalat în interiorul corpului maxilarului, un capăt este conectat la maxilarul mobil, iar celălalt capăt se extinde din corpul maxilarului pentru a forma un mâner. Prin rotirea mânerului, șurubul conduce maxilarul mobil să se deplaseze pentru a obține acțiunea de prindere sau slăbire.

(4) Căile de ghidare

Șina de ghidare este calea pe care se mișcă maxilarul mobil, de obicei situată pe partea corpului maxilarului. Precizia și calitatea suprafeței șinei de ghidare afectează în mod direct stabilitatea în mișcare și precizia de prindere a maxilarului mobil.

(5) Baza

Baza este partea de susținere a menginei, de obicei concepută pentru a fi rotibilă, astfel încât operatorul să poată regla direcția piesei de lucru, după cum este necesar.

2. Întreținerea menghinei de mașină

(1) Curățarea

După fiecare utilizare, ștergețiviceCorp, fălci, șuruburi și ghidează șinele cu o cârpă curată pentru a îndepărta fișierele de fier, praful și reziduurile de ulei lăsate în timpul procesării. Mai ales fălcile, dacă au mai rămas înregistrări de fier, poate zgâria suprafața piesei de prelucrat atunci când prindeți piesa de prelucrat data viitoare.

(2) lubrifiere

Menținerea lubrifierii menginei este cheia pentru a -și prelungi durata de viață. Aplicați o cantitate adecvată de ulei lubrifiant pe șurub și șinele de ghidare în mod regulat. Uleiul lubrifiant nu poate doar să reducă frecarea între piese, dar și să prevină rugina.

(3) Verificați șurubul și piulița

Verificați regulat potrivirea șurubului și piuliței. Dacă se constată că șurubul se rotește fără față sau există semne de slăbire, reglați sau înlocuiți piulița în timp. Precizia potrivită a șurubului și a piuliței afectează în mod direct forța de prindere și flexibilitatea operațională a menghinei, deci nu poate fi ignorată.

(4) Verificați baza

Stabilitatea bazei este crucială pentru efectul de utilizare al Vise. Dacă se constată că șuruburile de montare ale bazei sunt libere, strângeți -le la timp. În același timp, verificați dacă funcția de rotație a bazei este normală. Dacă rotația nu este netedă, curățați praful și resturile în interiorul bazei și aplicați ulei de lubrifiere acolo unde este necesar.

Concluzie

Vieta mașinii este un instrument foarte important înPrelucrarea mașinilor CNC. Structura sa de bază este simplă, dar puternică, așa că o vom menține și folosim cu atenție. Sper că experiența și abilitățile noastre pot fi de ajutor.
