Analiza motivelor și soluțiilor pentru auto-descendența cilindrului hidraulic în sistemul hidraulic?

Introduce

Cilindri hidraulicisunt actuatoare utilizate frecvent în sistemele hidraulice. Stabilitatea lor operațională afectează direct performanța întregului sistem. Astăzi, să discutăm probleme comune cu funcționarea cilindrului hidraulic. De ce se coboară adesea pe cont propriu atunci când sunt blocați? În primul rând, să discutăm despre structura și principiul de lucru al cilindrilor hidraulici.

1.. Structura cilindrului hidraulic și principiul de lucru

A cilindrul hidraulicÎn mod obișnuit, este format dintr -un capac din spate, butoi de cilindru, tijă cu piston, ansamblu de piston și capac frontal. Pentru a preveni scurgerea de ulei de la cilindru sau de la camera de înaltă presiune la camera de joasă presiune, se instalează garnituri între butoiul cilindrului și capacul de capăt, pistonul și tija pistonului, pistonul și butoiul cilindrului și tija pistonului și capacul frontal. O protecție de praf este, de asemenea, instalată pe exteriorul capacului frontal. Pentru a împiedica pistonul să lovească capul cilindrului atunci când se retrage rapid la capătul cursei sale, un dispozitiv tampon este instalat la capătul cilindrului hidraulic. De asemenea, poate fi necesar un dispozitiv de evacuare.

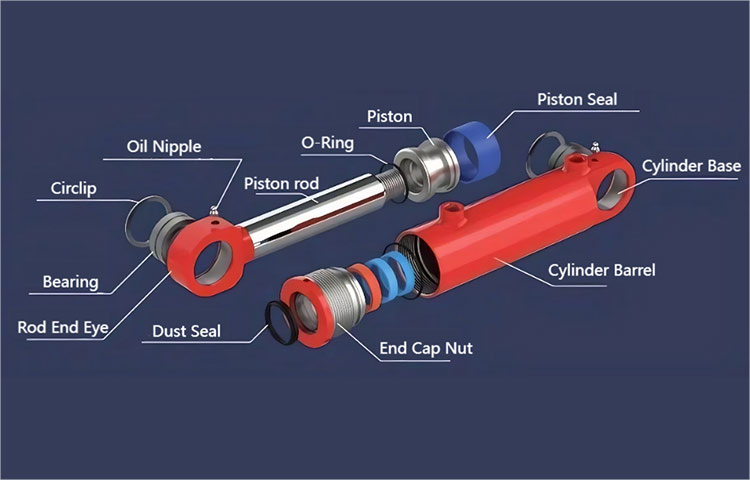

alt Structura cilindrului hidraulic

2. Circuitul general al cilindrului hidraulic

Într -un sistem hidraulic, atunci când un cilindru hidraulic se extinde la o anumită lungime, nu mai trebuie să se miște și trebuie să fie menținut doar într -o anumită poziție pentru o anumită perioadă de timp. În acest moment, o supapă de control direcțională sau o blocare hidraulică poate fi utilizată pentru a menține cilindrul în loc. Circuitul hidraulic general este următorul:

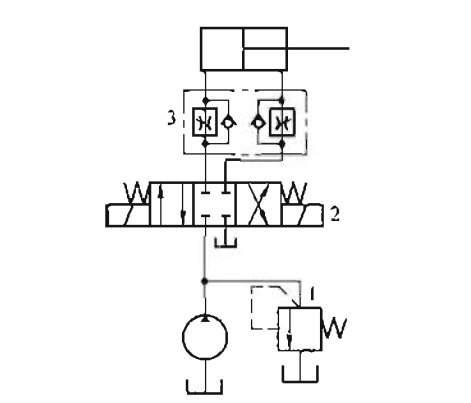

Alt. Circuitul cilindruluihidraulic

3. Analiza motivelor pentru care cilindrul hidraulic coboară automat

Tija pistonuluicilindrul hidraulicse retrage sub acțiunea forței externe. Conform structurii și principiului de lucru al cilindrului hidraulic, putem analiza că motivul fundamental al retragerii cilindrului hidraulic este că volumul uleiului hidraulic din camera fără rod a scăzut. Posibilele motive pentru scăderea volumului uleiului hidraulic în camera fără rod sunt motivele pentru care cilindrul hidraulic coboară automat:

(1) Scurgerea internă a cilindrului hidraulic. Uleiul din camera fără tijă a cilindrului hidraulic curge în camera tijei prin sigiliul pistonului.

(2) Scurgeri la capacul din spate al cilindrului hidraulic. Uleiul hidraulic din camera fără romă se scurge spre exterior prin capacul capătului din spate. Aceasta este o scurgere externă și este ușor de verificat.

(3) Uleiul hidraulic din camera fără rod curge prin portul de ulei. Acest lucru poate fi împărțit în mai multe situații:

a) Scurgeri de ulei din articulația conductei portului de ulei sau conducta hidraulică de ulei. Aceasta este, de asemenea, o scurgere externă și este ușor de verificat.

b) În circuit, folosind blocajul neutru al supapei de inversare, supapa de inversare poate să nu fie returnată complet în poziția neutră, sau sigiliul neutru poate fi slab.

c) În circuitul folosind blocajul hidraulic, inelul de blocare hidraulic poate fi deteriorat sau poziția neutră a supapei de inversare poate fi selectată în mod necorespunzător. (4) Scurgerea de ulei din butoiul cilindrului hidraulic este, de asemenea, considerată ca scurgeri externe, care este ușor de observat, iar posibilitatea este în general foarte mică.

4. Soluție

(1) Scurgerea internă a cilindrului hidraulic poate fi cauzată de îmbătrânirea inelului de etanșare. Inelul de etanșare trebuie înlocuit sau trebuie reproiectată o structură de etanșare mai rezonabilă.

(2) Același lucru este valabil și pentru scurgerea capacului din spate al cilindrului hidraulic. Sigiliul trebuie înlocuit sau trebuie reproiectată o structură de etanșare mai rezonabilă.

(3) Când îmbinarea conductei de ulei scurge ulei, verificați dacă inelul de etanșare a articulației este deteriorat. Înlocuiți sigiliul sau înlocuiți îmbinarea.

(4) În circuit, folosind blocarea centrului de supape de inversare, sigiliul central nu este bun. În general, este cauzată de petele de petrol sau de alte impurități care determină ca miezul supapei să nu se deplaseze în loc, sau arcul este blocat sau rupt, ceea ce face ca acesta să nu poată reveni în poziția centrală. Personalul profesionist trebuie să repare sau să înlocuiască supapa de inversare. Dacă cerința de întreținere a presiunii este relativ mare, puteți lua în considerare înlocuirea blocării hidraulice.

(5) În circuitul blocat de blocare hidraulică, supapa cu funcții neutre cu porturi închise A și B nu poate fi utilizată, deoarece închiderea porturilor A și B poate determina ca supapa unică de control hidraulică să se deschidă în ambele direcții și să nu joace rolul de blocare. În plus, ruperea arcului de blocare hidraulică sau impuritățile poate determina, de asemenea, ca blocarea hidraulică să nu poată fi complet închisă, ceea ce duce la scurgeri.

Rezumat

Cilindri hidraulicisunt actuatoare critice în sistemele hidraulice, iar stabilitatea lor este esențială pentru performanța sistemului. O problemă comună este auto-descendența nedorită a cilindrilor hidraulici atunci când este blocat în poziție. Această problemă apare din cauza scurgerilor interne sau externe, cum ar fi defecțiunea de etanșare în cilindru, scurgerea la capacele de la capăt sau uleiul hidraulic care scapă prin portul de ulei. În plus, funcționarea necorespunzătoare a supapelor de control direcționale sau a încuietorilor hidraulice - cum ar fi poziționarea neutră incompletă, uzura de etanșare sau selecția incorectă a supapei - pot contribui la această problemă. Soluțiile includ înlocuirea sigiliilor deteriorate, repararea sau înlocuirea valvelor defecte, asigurarea unei selecții corespunzătoare a blocării hidraulice și menținerea curățeniei sistemului pentru a preveni contaminarea. Abordarea acestor factori asigură funcționarea fiabilă a cilindrului hidraulic și împiedică mișcarea neintenționată.
